Plots élastomères
Amortisseur caoutchouc-métal pour équipements de 100 à 1 500 kg par point d’appui.

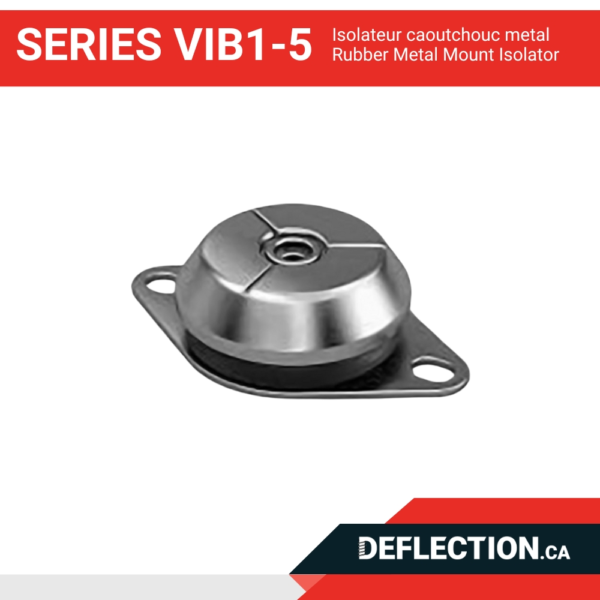

Plots en élastomères Série VIB 1-5 Deflection : Protection et stabilité
Les plots en élastomères de la série VIB 1-5 de marque Deflection offrent une solution moderne pour isoler les équipements des chocs et vibrations, garantissant leur stabilité et leur protection, même dans les environnements mobiles. Idéaux pour les groupes électrogènes diesel, compresseurs, ventilateurs et unités de climatisation, ces plots assurent une isolation fiable et une installation durable pour divers équipements industriels et HVAC.
| Modèle | Charge max. (kg) | Charge max. (lb) | Déflexion (mm) | Marquage |
|---|---|---|---|---|
| VIB1-100 | 100 | 220 | 2 | bleu |
| VIB1-150 | 150 | 331 | 2 | gris |
| VIB1-200 | 200 | 441 | 2 | rouge |
| VIB1-300 | 300 | 661 | 2 | vert |
| VIB2-120 | 120 | 265 | 2 | bleu |
| VIB2-150 | 150 | 331 | 2 | gris |
| VIB2-180 | 180 | 397 | 2 | rouge |
| VIB2-280 | 280 | 617 | 2 | vert |
| VIB3-275 | 275 | 606 | 4 | bleu |
| VIB3-375 | 375 | 827 | 4 | gris |
| VIB3-450 | 450 | 992 | 4 | rouge |
| VIB3-650 | 650 | 1 433 | 4 | vert |
| VIB4-300 | 300 | 661 | 4 | bleu |
| VIB4-400 | 400 | 882 | 4 | gris |
| VIB4-600 | 600 | 1 323 | 4 | rouge |
| VIB4-750 | 750 | 1 653 | 4 | vert |
| VIB5-500 | 500 | 1 102 | 6 | bleu |
| VIB5-700 | 700 | 1 543 | 6 | gris |
| VIB5-1200 | 1 200 | 2 646 | 6 | rouge |
| VIB5-1500 | 1 500 | 3 307 | 6 | vert |
| Taille | Ø coupelle D | Entraxe A | Longueur K | Hauteur H | Ø trous d | Filetage G |
|---|---|---|---|---|---|---|
| VIB1 | 61,5 | 84 | 110 | 35 | 9 | M12 |
| VIB2 | 79 | 110 | 130 | 30 | 9 | M10 |
| VIB3 | 108 | 144 | 172 | 38 | 13,5 | M16 |
| VIB4 | 121 | 158 | 186 | 42 | 13,5 | M16 |
| VIB5 | 142 | 182 | 212 | 48 | 13,5 | M16 |
Toutes les dimensions sont en millimètres.
La série VIB 1-5 couvre les charges les plus lourdes, de 100 à 1 500 kg par amortisseur. La série VIBS 3-7 est un modèle compact pour les charges légères, jusqu’à 50 kg par amortisseur. Le choix se fait selon le poids de l’équipement réparti sur le nombre de points d’appui.
Groupes électrogènes diesel, compresseurs d’air à piston et à vis, ventilateurs et groupes moteurs, centrifugeuses, unités de climatisation et moteurs à combustion.
Ils se boulonnent entre l’équipement et sa base. La fiche technique PDF donne les dimensions, l’entraxe des trous et le filetage de chaque taille.
